一、球形可調風口說明：
球形可調風口系根據原第五機械工業部第六設計研究院設計的圖紙制作。
本風口使用于空調，通風的崗位送風。通過風口調節的機構可以調節氣流方向及送風量。
本風口使用方便，調整靈活，頭部可轉動，轉動范圍較廣。
球形可調風口是一種噴口型送風口，高速氣流在經過閥體噴口中對指定方向送風，氣流噴射方向可在頂角為35°的圓錐形空間內前后左右方便地調節，氣體流量也可通過閥門開合程度來調節。造用于高大層頂高速送風或局部供冷的場合，如機場候機大廳，室內體育場，賓館廚房等場合
二、球形可調風口性能與規格：

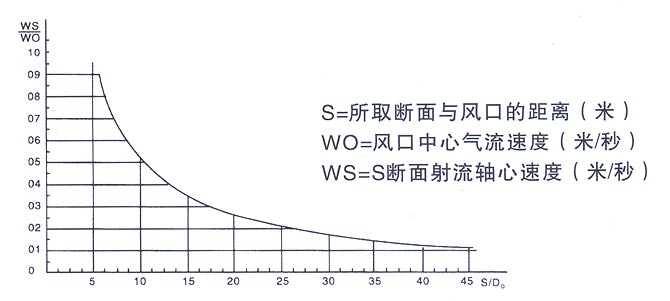

球形可調風口共有10種規格，可根據所需風量大小進行選用，風口局部阻力系數ξ=1.2.射流軸心速變化見曲線圖一。風口在不同風速下的風量見表一。

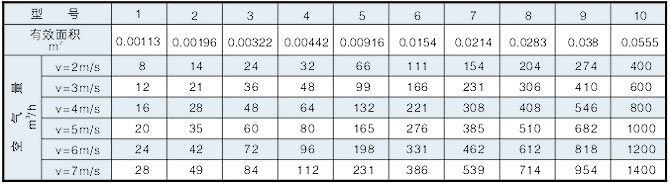

表一 不同風速下的風量表

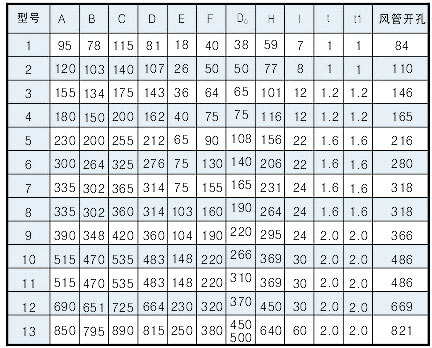

表二 尺寸表
外形尺寸：
.jpg)

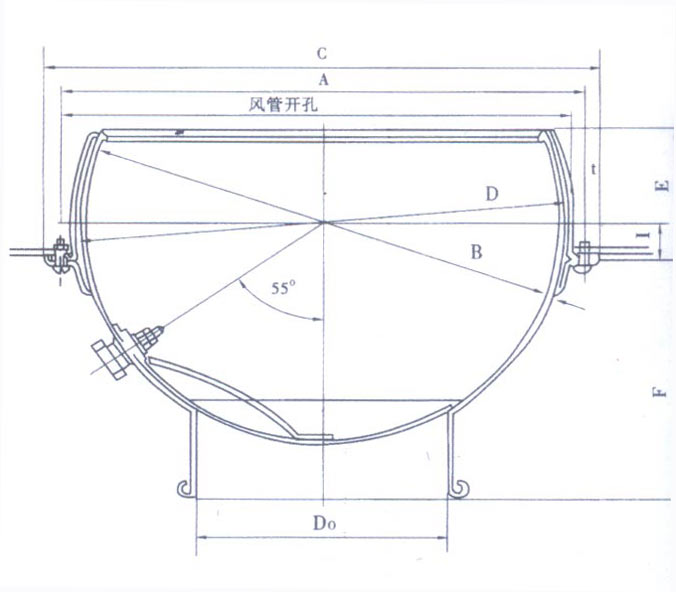

外形圖
