靜電凈化模塊 | |
|
蜂巢式靜電凈化模塊 | |

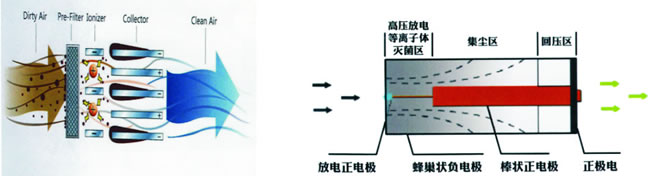

| 蜂巢式靜電凈化設備是采用模塊化設計，模塊發結構和工作原理如下圖所示。凈化功能分三個區，由高壓放電等離子體滅菌區、集塵區、回壓區組成。 | |
| 特 點 | |
| ◆ 負極采用等六邊形結構，集塵面積比率大，沒有工作死區；正極采用銅管加不銹鋼針結構，其放電針尖端進行光學磨圓，在高壓電場作用下放電，使灰塵帶上正電，同時產生高濃度的等離子體，破壞細菌電解質，殺死細菌； | |
| ◆ 電場長度有 80mm-120mm 不同規格，是同等產品中電場長度較長的，灰塵在其中滯留時間較長，容易被負極板捕獲，而且集塵面積是較大的。 | |
| ◆ 在放電同時產生負離子、微量臭氧、羥基離子、超氧等，可以分解空氣中的有害氣態污染物（如甲醛、苯、 TVOC 等），全面潔凈室內空氣； | |
| ◆ 電場材質全為有色金屬，堅固耐用，無損耗，清洗后反復使用，使用成本極低，長時間使用不會降低效率； | |
| ◆ 模塊化設計，兼容性強。 | |
| 平板式靜電凈化模塊 | |
| 特點： | |
| 平板式靜電凈化模塊由電離區和集塵區組成。因采用平板型其風阻極少（ 20Pa ）、集塵量大，易于清洗和安裝，適用于空調系統的送回風系統，模塊化設計可選用不同規格型號。 |
平板型模塊 |
| 工作原理： | |
 | |
|
平板型原理 |
蜂巢型原理 |
| 在靜電場的正負兩極之間施加 6KV-12KV 的直流高壓 ( 正負極間場強最高為 11KV/cm) ，在放電滅菌區，空氣中的顆粒物、污染物被迅速極化帶上很高能量的正電荷，進入集塵區時在電場力作用下被負極板吸附，由于高壓電場瞬間釋放產生的能量非常大引成“極速爆炸”作，即可將微生物細胞壁擊穿，殺滅細菌，最后把細菌和顆粒物一起燒結在負極塵板上，從而起到除塵滅菌的效果。 | |
| 電氣控制系統 | |
| ◆ 電源 | |
| 每套凈化設備有若干靜電模塊組成，配有一套獨立電源和智能控制系統，電源線和信號控制線引至門配套的電控箱，具有觸電保護、短路保護等功能。模塊與模塊之間采用觸點式連接，無導線。 | |
| ◆ 連鎖控制 | |
| 與風機進行連鎖同步工作，同時還可以接入 BA ，實現中央集中監控和遠程監控功能。 | |

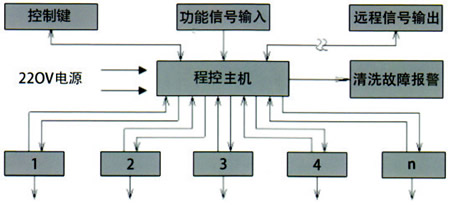

| ◆ 智能化電控示意圖 | |
 | |
| 自動狀態下，接受由風機或 BA 發出一個功能信號，凈化設備的控制系統經過分析決策，通過專用電路將此信號轉換成脈沖開關信號輸出，用于開啟或關閉空氣凈化設備，實現和主機同步聯動，智能工作。 | |
